USB拓展坞项目

bom清单

序号 零部件名称 规格 数量/pcs 标识符 封装
1 陶瓷电容 100nF 8 C1,C2,
C4,C5,C7,C9,C11,C13		 C0805
2 陶瓷电容 10uF 5 C3,C6,C8,C10,C12 C0805
3 LED灯 LED_0805_G 1 LED1 LED_0805
4 电阻 5.1K 2 R1,R2 R0805
5 电阻 2K 1 R3 R0805
6 USB芯片 SL2.1A 1 U1 SOP-16_L10.0-W3.9-
P1.27-LS6.0-BL
7 快恢复保险丝 1.5A 1 U2 F1206
8 TYPEC / 1 USB1 USB-C-SMD_KH-
TYPE-C-16P
9 USB-A型母座 180度 短体 直边 4 USB2,USB3,USB4,USB5 USB-A-SMD_WT_
C9900004571
10 晶振 12MHz 1 X1 CRYSTAL-SMD_L5.0-
W3.2-1-A

零部件成本

序号 零部件名称 规格 数量/pcs 总价/￥
1 陶瓷电容 100nF 8 0.1824
2 陶瓷电容 10uF 5 0.665
3 LED灯 LED_0805_G 1 0.0249
4 电阻 5.1K 2 0.0304
5 电阻 2K 1 0.0152
6 USB芯片 SL2.1A 1 0.796
7 快恢复保险丝 1.5A 1 0.205
8 TYPEC / 1 0.7
9 USB-A型母座 短体直边 4 0.3
10 晶振 12MHz 1 0.49
11 PCB 30*100**1 1 0
12 合计 / / 3.4089

原理图

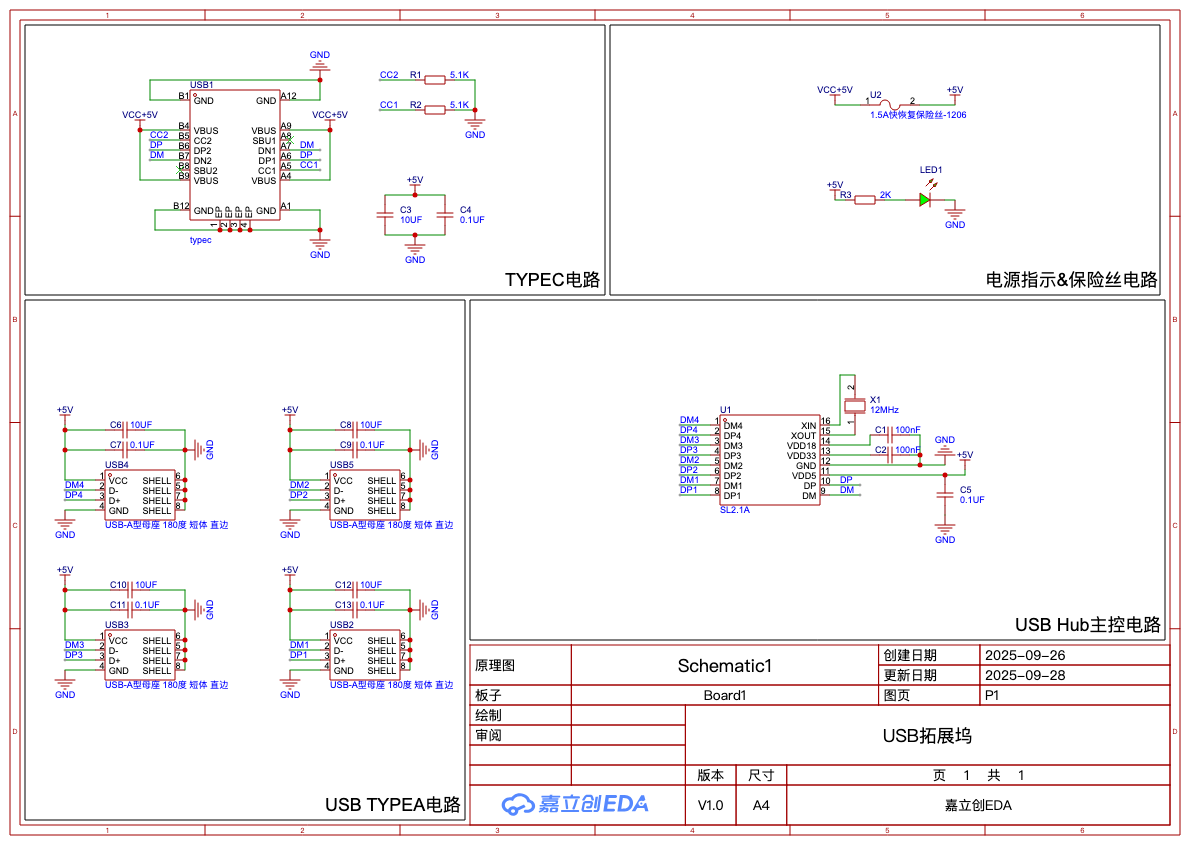

USB拓展坞原理图

板图

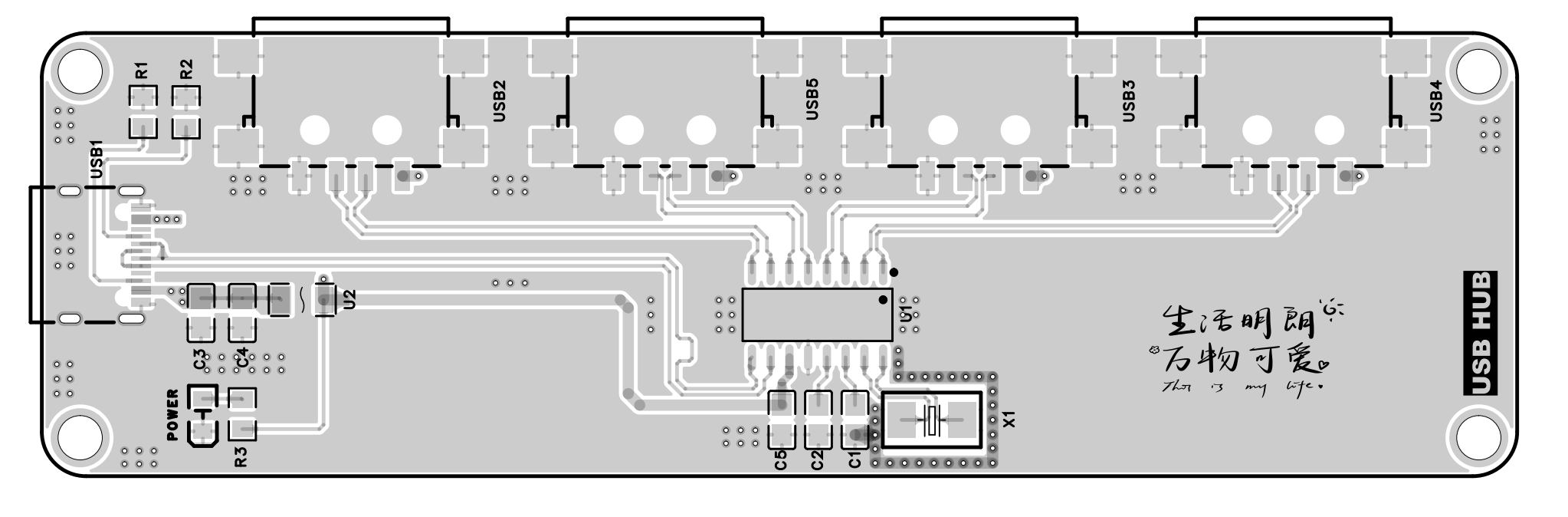

正面布线

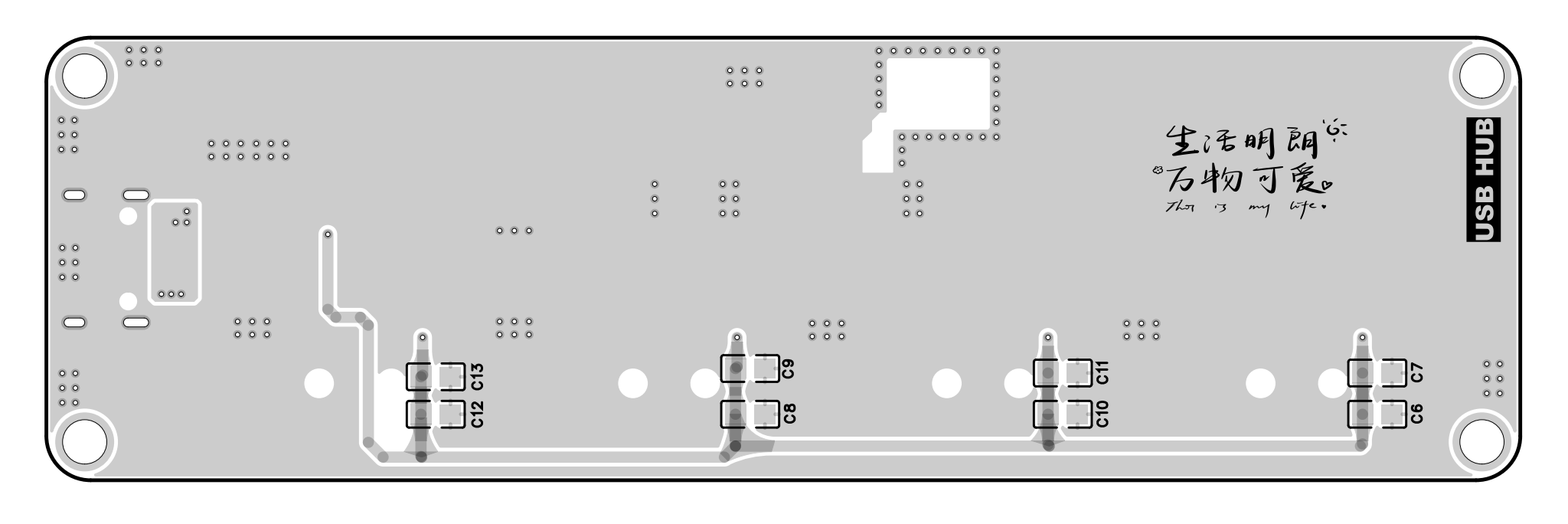

背面布线

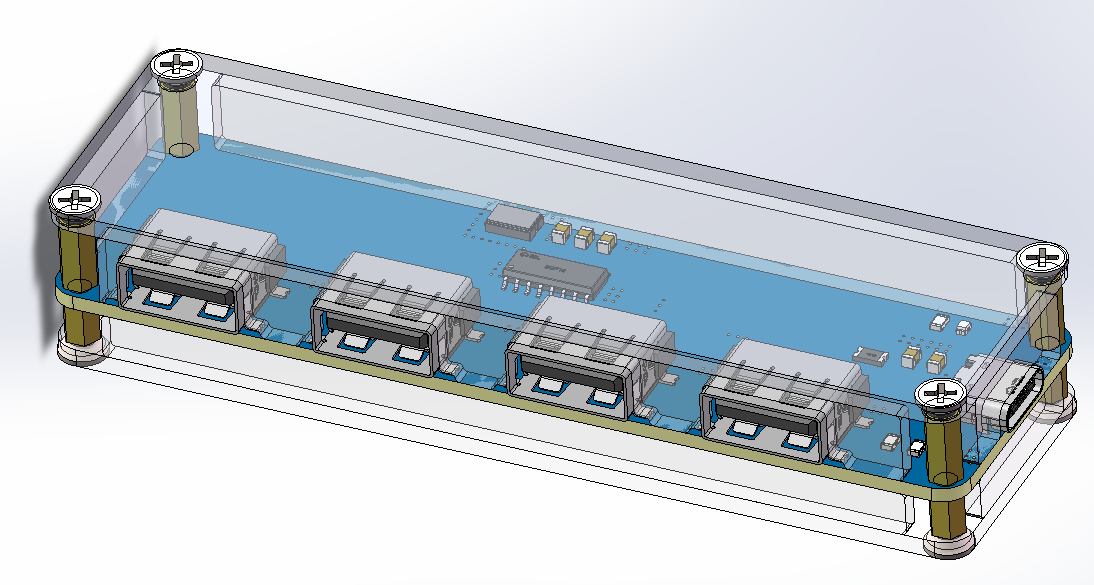

3D模型

3D模型
