• 表示圆柱直径的尺寸与形体控制框相连时，该圆柱的轴线必须位于直径0.1 mm的圆柱内

图纸示例：

​

• 该表面必须位于仅相隔0.3 mm的2个平行平面之间

图纸示例：

​

• 任意轴直角截面的外周，必须位于在同一平面上仅相隔0.1 mm的2个同心圆之间

图纸示例：

• 作为对象的面，必须位于仅相隔0.1 mm的2个同轴圆柱面之间

图纸示例：

• 在投影面平行的任一截面作为对象的轮廓必须在具有理论上正确轮廓的线上置中，并在直径0.03 mm的圆所产生的2条包络线之间

图纸示例：

• 对象面必须在具有理论上正确轮廓的线上置中，并在直径0.1 mm的球所产生的2条弯曲线之间

图纸示例：

• 标示线箭头所指的面，必须位于与基准平面A平行，且与标示线箭头方向仅间隔0.05 mm的2个平面之间

图纸示例：

• 标示线箭头所指的平面，必须位于与基准平面A垂直的平行平面中，且两个平行平面的间距为0.03 mm

图纸示例：

• 标示线箭头所指的面，必须与基准平面A准确呈现45°的理论倾斜，且位于与标示线箭头方向仅间隔0.3 mm的·2个平行平面之间

图纸示例：

• 标示线箭头所指的圆的中心点，必须位于直径0.1 mm的圆中

图纸示例：

• 标示线箭头所指的圆柱轴线，必须位于以基准轴直线A为轴线的、直径0.03 mm的圆柱中。

图纸示例：

• 标示线箭头所指的圆柱轴线，必须位于以基准轴直线A为轴线的、直径0.05 mm的圆柱中

图纸示例：

• 标示线箭头所指的中心面，必须位于与基准中心平面A对称间隔0.05 mm的2个平行平面之间

图纸示例：

!

• 围绕基准轴直线旋转1周时，在垂直于基准轴直线的任意测量平面上，标示线箭头所指圆柱面的半径方向跳动不得超过0.03 mm

• 围绕基准轴直线旋转圆柱部分时，在圆柱表面上的任意点，标示线箭头所指圆柱面的半径方向全跳动不得超过0.03 mm

• 指的是在图纸标示尺寸公差的最大实体状态下，未发生变形的区域，目标物必须存在于最大实体尺寸的区域内

• 通常情况下，几何公差的适用对象都是刚性部件
• 对于在自由状态下会发生超出尺寸公差或几何公差的变形的部件，必须在形体控制框的几何公差之后标注，表明该部件属于非刚性部件

• 下图中的标示，意为“基准B以何种姿态都不会超出真圆度5.0 mm，且左侧圆跳动在受限的状态下适用”

• 下图是用位置度表示最小厚度时，用最小实体要求标示端面与孔洞的示例
• 在尺寸容许区间适用最小实体要求时，位置度Φ0.5仅适用于孔24为最小实体状态的Φ24.1。此时，孔洞越小，几何公差就越能得到缓和

• 在最大实体要求中，必须遵守尺寸公差。但是，当尺寸公差偏离最大实体尺寸时，通过对几何公差追加差分，可设定为实效尺寸
• 实效尺寸：规定要素实效状态的尺寸。对外形轮廓而言，等于“最大容许尺寸＋姿态公差或位置公差”
  对内部轮廓而言，等于“最小容许尺寸－姿态公差或位置公差”

• 所谓“公差动态图”，就是直观表现尺寸公差与几何公差的公差区域变化的工具
• 纵轴表示几何公差、横轴表示尺寸公差，能够同时显示尺寸公差与几何公差的波动

• 适用最大实体要求后，几何公差得到缓和时产生的公差补偿也能够被明确地表现出来

• 图纸标示：



• 公差动态图：



• 适用于组合对象部件范围的投影公差带（Projected tolerance area），需要在形体控制框中写明表示突出长度的数值后标注

• 下图中的标注意为“在与基准A成直角，且与基准B相距40处的Φ28、突出长度30 mm的全高范围内，位于虚拟空间中的Φ28轴心必须位于Φ0.5的圆柱区域内”
• 突出部用较细的双点划线表示，借助该标示，只要未超出容许差，就能切实组装部件

• 几何公差用“形体控制框”标示。形体控制框中应包含下列要素



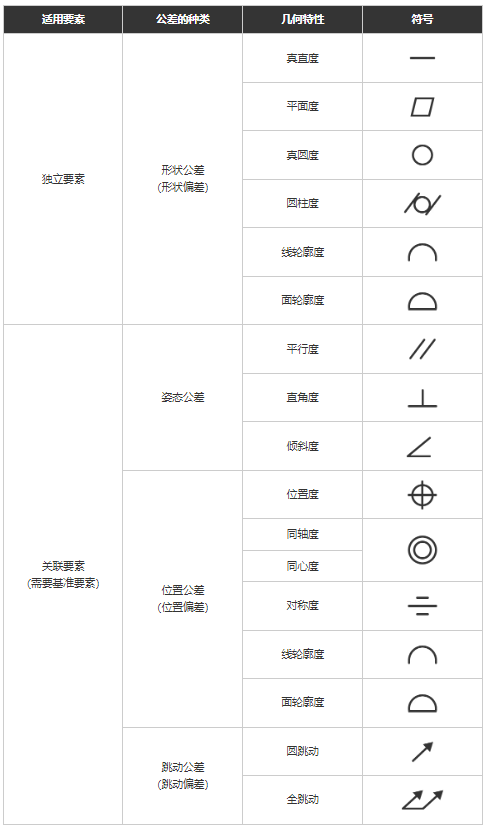

  • a：几何特性符号

    标注几何公差的种类

  • b：直径符号（必要时）

    必须标注的几何特性如下所示：

    二维平面中的圆中区域：位置度、同心度

    三维空间中的圆柱中区域：真直度、平行度、直角度、倾斜度、位置度、同轴度

    三维空间中的球体中区域：位置度

  • c：几何公差值

    公差的值，单位为mm（毫米）

  • d：实体公差、公共公差带等

    主要包括“最大实体要求”、“最小实体要求”、“CZ （公共公差带：Common Zone） ”等

  • e：优先基准

    将设计者需要优先设定为基准的部分指定为基准

    标注多项基准时，按照从左到右、优先度从高到低的顺序进行标注

    通常情况下，设计者会按照优先度顺序，决定基准的字母，因此越靠前的字母优先度越高

基准分为“基准要素”与“模拟基准要素”。还有组合2个以上的基准，指定要素的“基准体系”

• 基准要素

  用于设定基准的目标物实际要素（部件的表面、孔洞等）

• 模拟基准要素

  在设定基准时与基准要素相接，形状极其精密的实际表面（平板、轴承、心轴等）

• 基准体系

  为了设定带公差要素的基准，组合使用2个以上不同基准的基准组

  标示为基准的部件的面，并不具备理想的形状，必须将拥有更精密表面的平板、尺规、心轴等作为实用基准，进行接触



• 标注基准目标时，需使用被横线一分为二的圆形框格（基准目标框格）

• 标注基准目标框格的下半段时，需填写标示基准的文字符号（与要素整体的基准一样）及代表基准目标的数字编号

• 标注点：



• 标注圆形区域：



• 标注长方形区域：



进行如下图所示的位置指定时，尺寸公差标示的基准尺寸和公差均会成为尺寸公差的总和（累积公差），无法指定正确位置。而利用TED进行标示时，因其不附带公差，不会引发累积公差的问题

• 利用尺寸公差进行指定：



• 利用TED进行指定：



• 在指定公差带时，真位置度理论会在公差值的中心，正确标示需要用TED管控的位置

• 要素为点时，公差带就是以该点为中心的圆形（a）或球形



• 要素为直线时，则公差带为以该直线个别正确离开公差值一半的平行二平面（b）



• 或以该直线为中心的圆柱公差带（c）
