尺寸公差

• 如10±0.1

形位公差

• 如平面度、直线度、位置度等

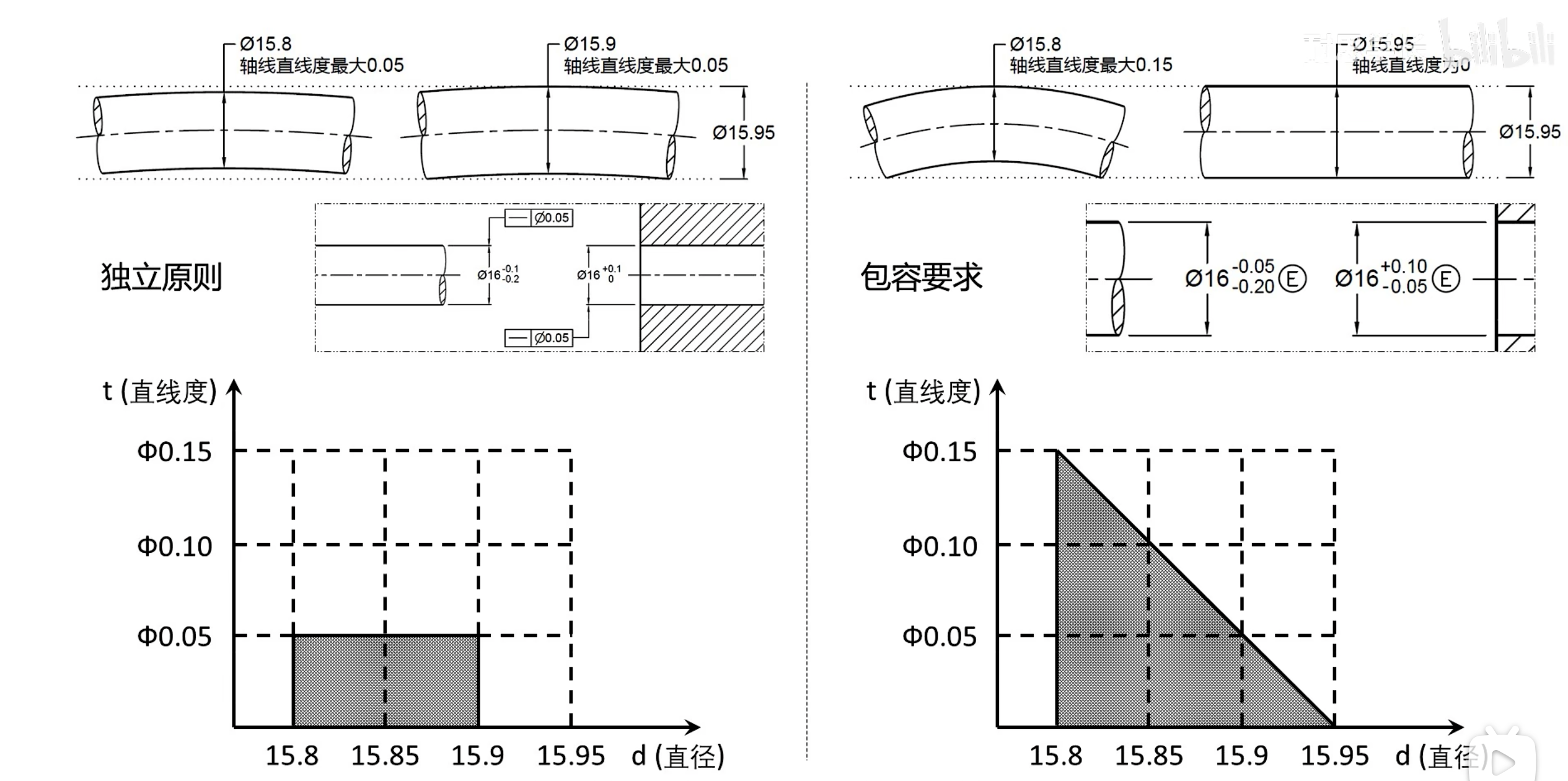

独立原则

• 即尺寸公差和形位公差（14个）之间相互独立，互不影响

包容原则

• 尺寸公差和形状公差（直线度、平面度、圆度、圆柱度）之间有一个包容的关系，在满足尺寸要求的前提下，形状公差也需要满足3·1 ·

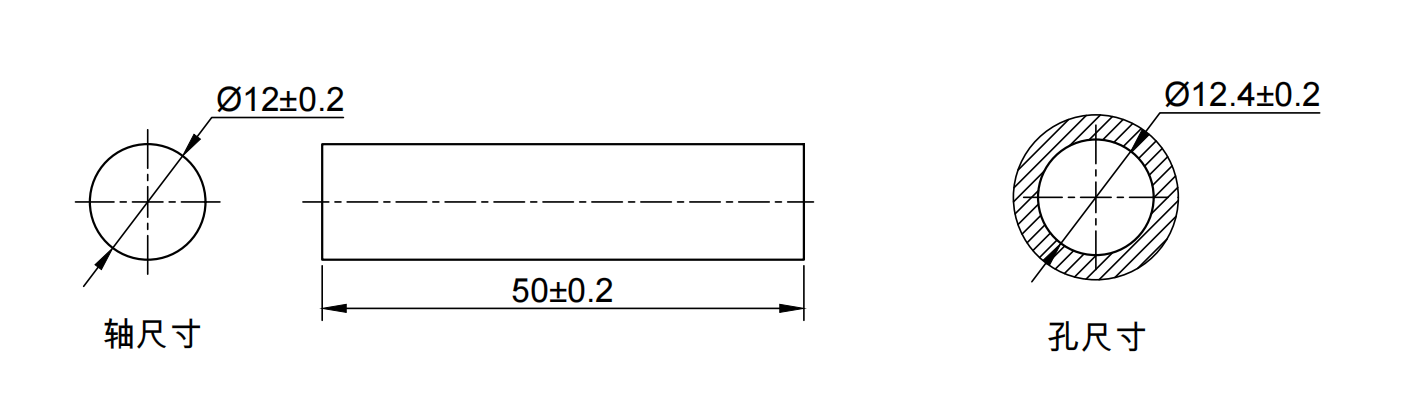

案例

基本尺寸

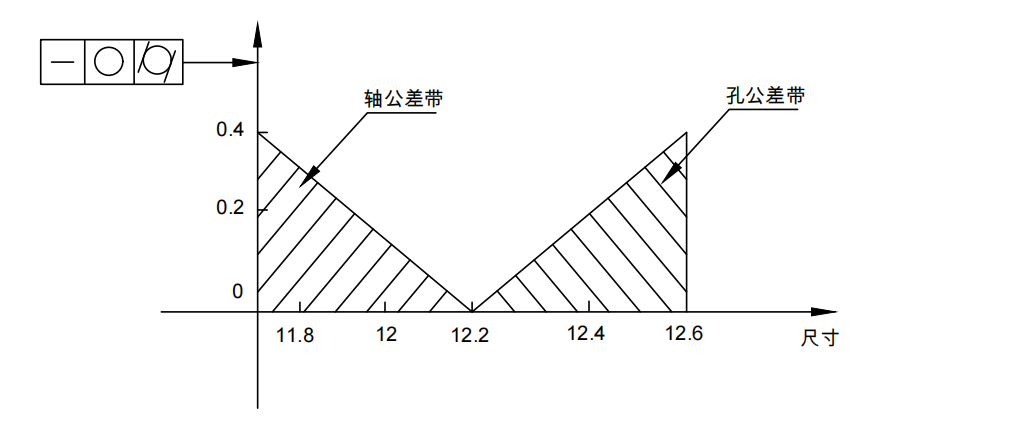

包容原则公差带

• 当轴处于之境11.8时，形状公差最大值位0.4，当处于最大实体即尺寸为φ12.2时其形状公差为0
• 当孔处于最大实体即尺寸φ12.2时其形状公差为0，尺寸为φ12.6时，形状公差最大为0.4

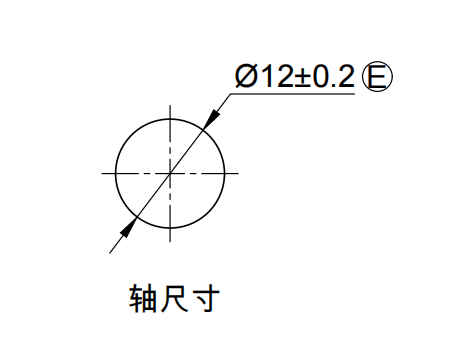

GB/ISO图纸为包容原则标注方法
